建筑材料-砌体

由各种块体通过铺设砂浆粘结而成的材料称为砌体，砌体砌筑成的结构称为砌体结构。块体和砂浆是组成砌体的主要材料，它们的性能好坏将直接影响作为复合体的砌体的强度与变形。

―、块体的种类及强度等级

(一）块体的种类

所谓块体， 是砌体所用的各种砖、石、小型砌块的总称。

1、砖

砖是建筑用的人造小型块材，外形主要为直角六面体，分为烧结砖、蒸压砖和混凝土砖三类。以10块砖的抗压强度的平均值确定的强度等级，根据变异系数不同，还需要满足强度标准值和单块 小抗压强度值的要求，部分砖尚需满足折压比之规定。

（1）烧结砖

烧结砖有烧结普通砖（实心砖）、烧结多孔砖和烧结空心砖等种类。

烧结普通砖又称标准砖，它是由煤矸石、页岩、粉煤灰或黏土为主要原料，经塑压成型制坯，干燥后经焙烧而成的实心砖，国内 外形尺寸为240mm*115mm*53mm。烧结多孔砖简称多孔砖（分为P 型砖和M 型砖），为大面有孔的直角六面体，其孔洞率不大于3% ,孔的尺寸小而数量多主要用于承重部位的砖，砌筑时孔洞垂直于受压面。烧结空心砖 是孔洞率不小于40%，孔的尺寸大而数量少的烧结砖。砌筑时孔洞水平，主要用于框架填充墙和自承重隔墙。

（2）蒸压砖

蒸压砖应用较多的是硅酸盐砖，材料压制成还并经高压釜蒸汽养护而形成的砖，依据主要材料不同又分为灰砂砖和粉煤灰砖，其尺寸规格与实心黏土砖相同。这种砖不能用于长期受热200℃以上、受急冷急热或有酸性介质腐蚀的建筑部位。

（3）混凝土砖

混凝土砖是以水泥为胶结材料，以砂、石等为主要集料，加水搅拌、成型、养护制成的一种实心砖或多孔的半盲孔砖。混凝土砖具有质轻、防火、隔声、保温、抗渗、抗震、耐久等特点，而且无污染、节能降耗，可直接替代烧结普通砖、多孔砖用于各种承重的建筑墙体结构中，是新型墙体材料的一个重要组成部分。

2、砌块

砌块是建筑用的人造块材，外形主要为直角六面体，主要规格的长度、宽度和高度至少一项分别大于365mm、240mm和 115mm, 而且高度不大于长度或宽度的6倍，长度不超过高度的3倍。砌块表观密度较小，可减轻结构自重，保温隔热性能好，施工速度快,能充分利用工业废料，价格便宜。目前已广泛用于房屋的墙体，在一些地区小型砌块已成功用于高层建筑的承重墙体。

3、石材

砌体结构中，常用的天然石材为无明显风化的花岗石、砂石和石灰石等。石材的抗压强度高，耐久性好，多用于房屋基础、勒脚部位。在有开采加工能力的地区，也可用于房屋的墙体，但是石材传热性高，用于采暖房屋的墙壁时，厚度需要很大，经济性较差。

二、砂浆的种类及强度等级

砂浆是由胶凝材料（水泥、石灰）、细集料（砂 ）、掺 加 料 （可以是矿物掺合料、石灰膏、电石膏等一种或多种）和水等为主要原材料进行拌合，硬化后具有强度的工程材料。砌体强度直接与砂浆的强度、砂浆的流动性（可塑性）和砂浆的保水性密切相关，所以强度、流动性和保水性是衡量砂浆质量的三大指标。

（一）砂浆的种类

砂浆按成分组成，通常分为水泥砂浆、混合砂浆和专用砂浆。

1、水泥砂浆

以水泥、砂和水为主要原材料，也可根据需要加入矿物掺合料等配制而成的砂浆，称为水泥砂浆或纯水泥砂楽。水泥砂浆强度高、耐久性好，但流动性、保水性均稍差，一般用于房屋防潮层以下的砌体或对强度有较高要求的砌体。

2、混合砂浆

以水泥、砂和水为主要原材料，并加入石灰膏、电石膏、黏土膏的一种或多种，也可根据需要加入矿物掺合料等配制而成的砂浆，称为水泥混合砂浆，简称混合砂浆。依据掺合料的不同，又有水泥石灰砂浆、水泥黏土砂浆等之分，但应用 广的混合砂浆还是水泥石灰砂浆。水泥石灰砂浆具有一定的强度和耐久性，且流动性、保水性均较好，易于砌筑，是一般墙体中常用的砂浆。

3、砌块专用砂浆

由水泥、砂、水以及根据需要掺人的掺合料和外加剂等组分，按一定比例，采用机械拌合制成，专门用于砌筑混凝土砌块的砌筑砂浆，称为砌块专用砂浆。

4、蒸压砖专用砂浆

由水泥、砂、水以及根据需要掺人的掺合料和外加剂等组分，按一定比例，采用机械拌合制成，专门用于砌筑蒸压灰砂砖砌体或蒸压粉煤灰砖砌体，且砌体抗剪强度不应低于烧结普通砖砌体取值的砂浆，称为蒸压砖专用砂浆。

（二）砂浆的强度等级

将砂浆做成70.7mmX 70.7mmX 70.7mm的立方体试块，标准养护28d (温度20±2℃，相对湿度90%以上）。每组取3个试块进行抗压强度试验，抗压强度试验结果确定原则：

（1）应以三个试件测值的算术平均值作为该组试件的砂浆立方体试件抗压强度平均值 (f2), 至0.1MPa；

（2） 当三个测值的 值或 小值中如有一个与中间值的差值超过中间值的15%时，则把 值及 小值一并舍去，取中间值作为该组试件的抗压强度值；

三、砌体结构材料的应用

砌体结构的环境类别分为5类。砌体结构的耐久性应根据环境类别和设计使用年限进行设计。对于设计使用年限为50年的砌体结构，从耐久性的角度出发，对材料提出了如下相应要求。

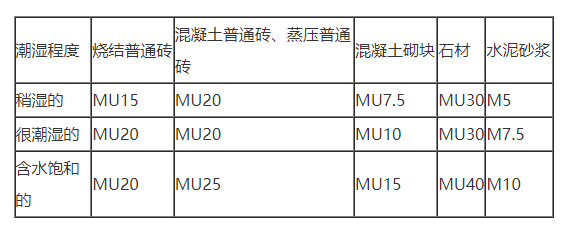

1、地面以下或防潮层以下的砌体，潮湿房间的墙或处于2类环境的砌体，所用材料的 强度等级应符合下表的规定。

2、处于环境3〜5 类 ，有侵蚀性介质的砌体材料应符合下列规定：

（1）不应采用蒸压灰砂普通砖、蒸压粉煤灰普通砖。

（2）应采用实心砖（烧结砖、混凝土砖）, 砖的强度等级不应低于MU20 , 水泥砂浆 的强度等级不应低于M10。

（3）混凝土砌块的强度等级不应低于MU15 ,灌孔混凝土的强度等级不应低于Cb30,砂浆的强度等级不应低于Mb10。

（4）应根据环境条件对砌体材料的抗冻指标和耐酸、耐碱性能提出要求，或符合有关规范的规定。
